圖文解析“防排煙系統”，一看你就懂了！
首先，有必要明確的是：防排煙系統并不是單一系統，而是①防煙系統和②排煙系統兩個系統的總稱。
防煙系統采用自然通風方式或機械加壓送風方式，防止煙氣進入疏散通道的系統。
排煙系統采用自然通風方式或機械排煙方式，將煙氣排至建筑物外的系統。
下面就分別對這兩個系統進行圖文解析
一、防煙系統
設置部位：
1. 防煙樓梯間及前室（安全性較高的安全出口）、消防電梯前室（滅火救援通道）；
2. 避難層（建筑內的安全區域，超過100米的公共建筑才有）。
作用：
通過設置防煙措施，防止煙氣進入防煙部位，確保防煙部位的人員不受煙氣侵襲，為人員安全疏散和消防撲救創造條件。
方式：
1. 自然通風
2. 機械加壓送風
· 自然通風方式

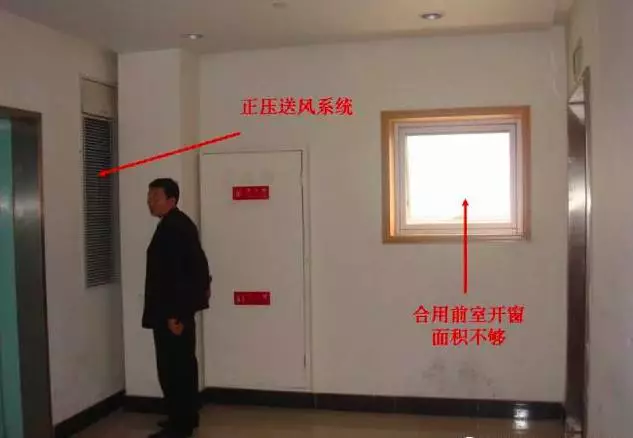

前室示例
樓梯間示例
· 機械加壓送風方式
不具備自然通風條件的防煙部位應設置機械加壓送風系統。
示例

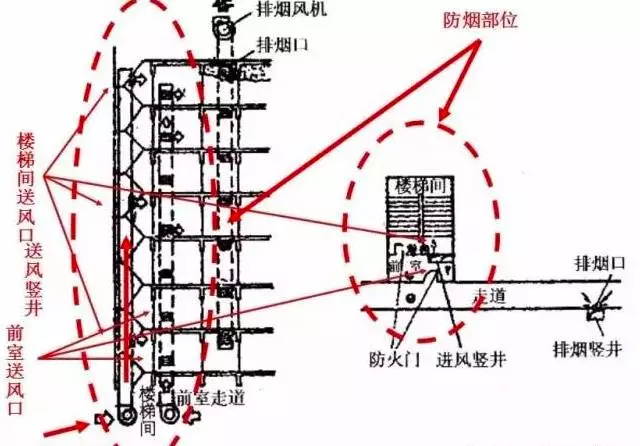

機械加壓送風的立面圖和平面圖示例
加壓送風機及風管示例
送風風機房電氣控制柜示例

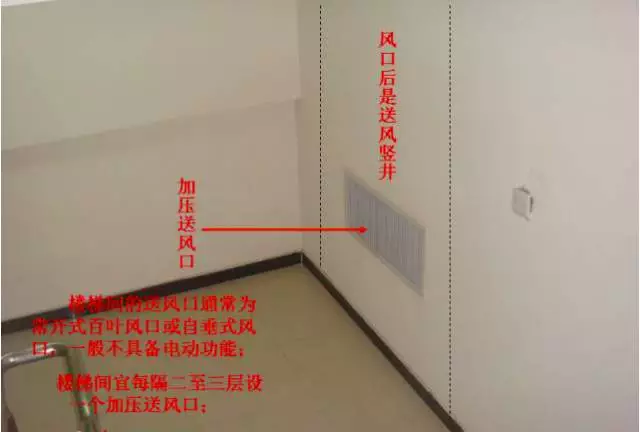

樓梯間加壓送風口和豎井示例

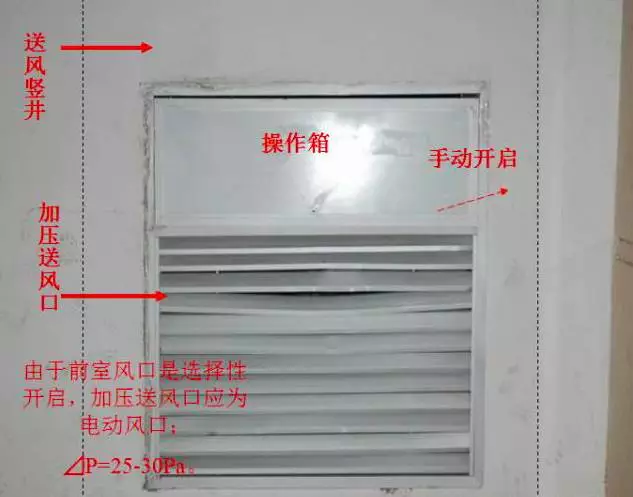

前室送風口和豎井示例
二、排煙系統
設置部位：
1. 較長的疏散走道；
2. 有人停留或可燃物較多、面積較大的地上房間和地下室（這兩項的具體標準因建筑定性而異，具體可參見建筑防火設計規范）；
3.中庭。
由此可見，排煙系統的作用是將進入疏散走道的煙氣排出室外，為人員疏散創造必要的安全條件。
方式：
1. 自然通風
2. 機械排煙
· 自然通風方式
注：此處（房間和走道）的自然通風不同于樓梯間和前室的自然通風。雖然它們的原理相同，但此處是作為排煙措施，而樓梯間和前室是作為防煙措施。

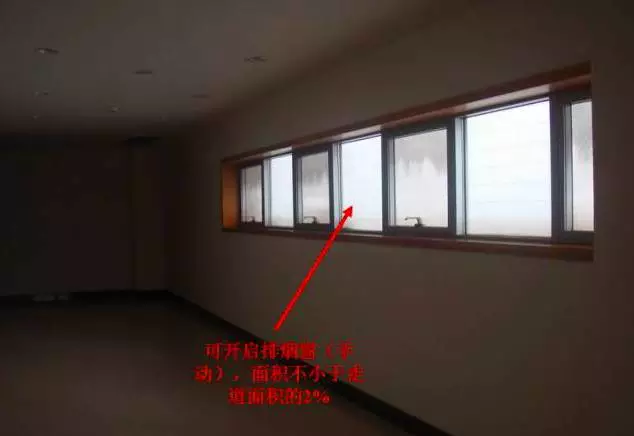

走道示例

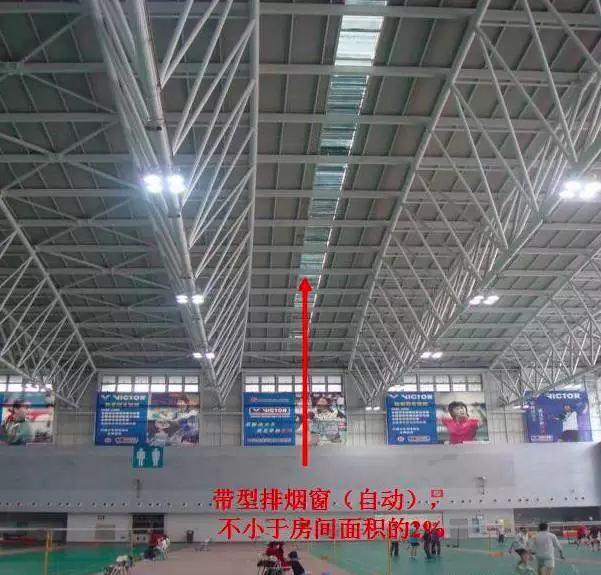

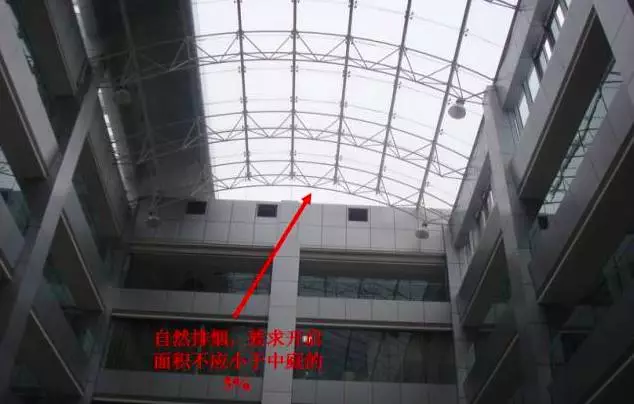

中庭示例
· 機械排煙方式
設置部位：
按規范應設置排煙措施，但又不具備自然排煙條件的房間、走道、中庭。
原理示例

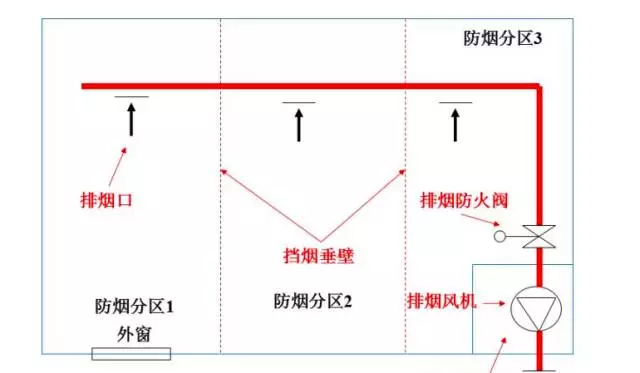

水平機械排煙系統原理示例

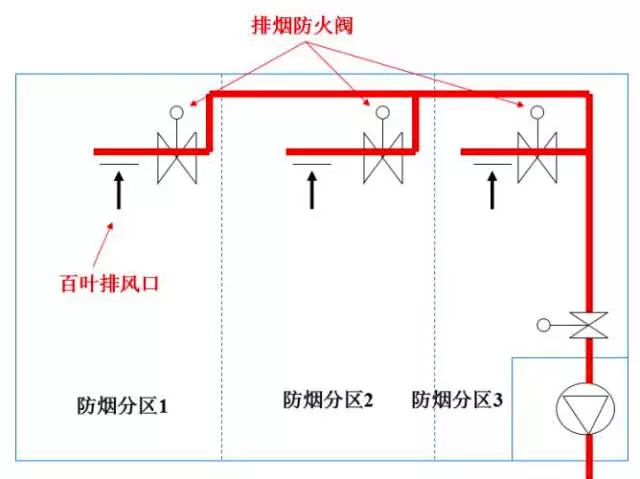

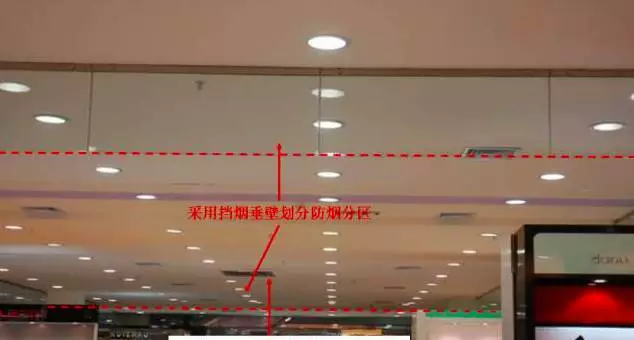

分區示例

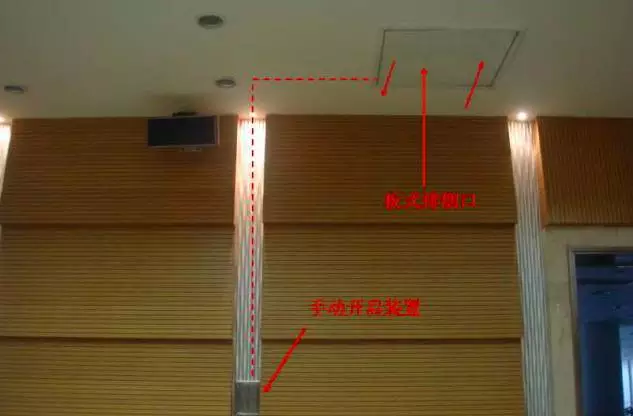

排煙口和手動開啟裝置示例

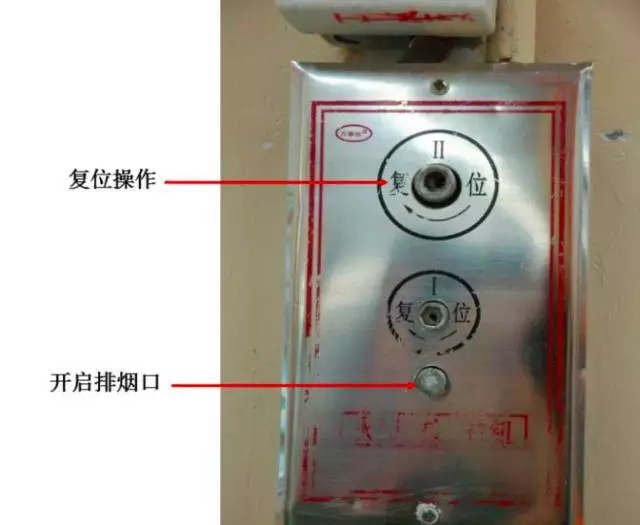

排煙口手動開啟裝置示例
中庭機械排煙示例

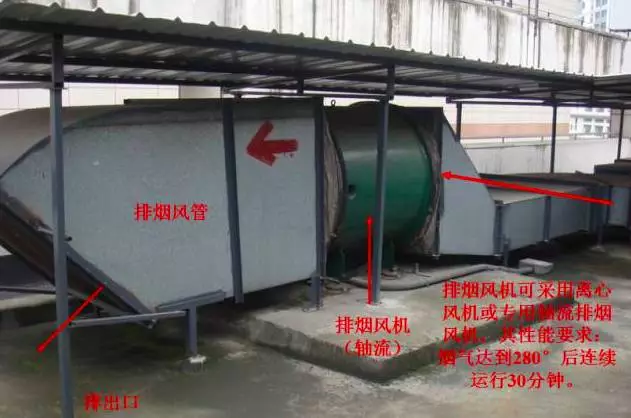

排煙風機及風管示例

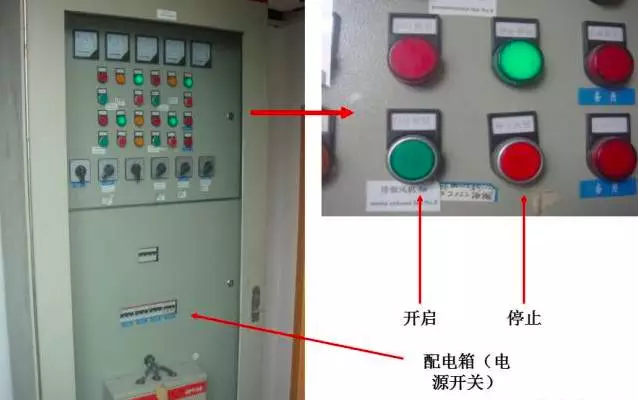

排煙風機房電氣控制柜示例

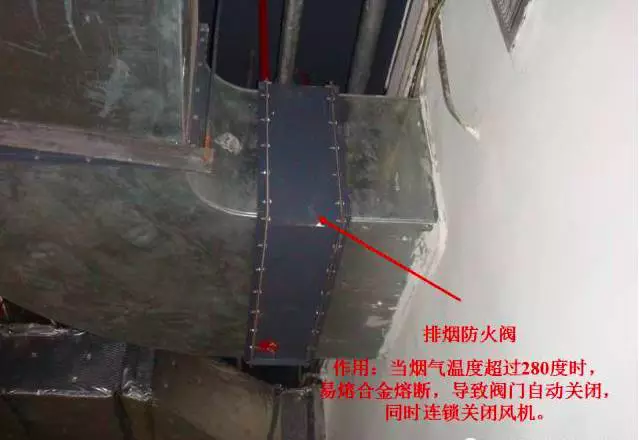

排煙防火閥示例
設有機械排煙系統的密閉場所如地下室還應設置補風用的送風系統：

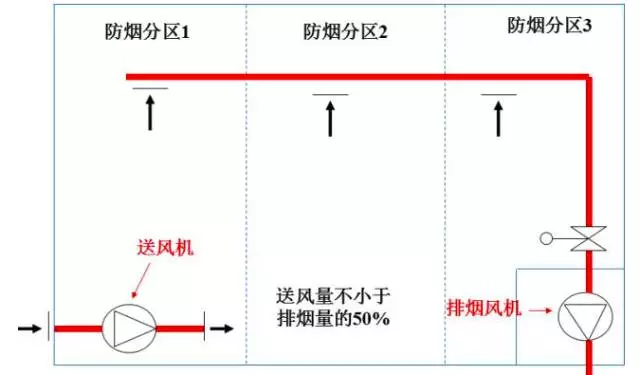

機械排煙的補風系統原理
機械排煙系統的補風
排煙系統在有困難時
可以和通風空調系統兼用
但應符合排煙系統的要求
車庫排風和排煙兼用系統
