大型車庫通風排煙系統設計案例實操（2017版）
1、建筑圖紙三看原則（即拿到建筑圖紙怎么處理，怎么結合本專業向建筑專業提資料，與給排水專業、電氣專業配合）
向建筑專業提資料主要包括：機房大小、位置，墻上開洞等等。
向給排水電氣專業提資料：主要是把風管的走向及風管大小向其他專業提供，讓其他專業的管線盡量避開風管，以免后期管道綜合時出現二次移動位置。
向結構專業提資料：主要是結構專業的梁高是否滿足設備專業凈高要求，結構專業滿足設備負荷要求。

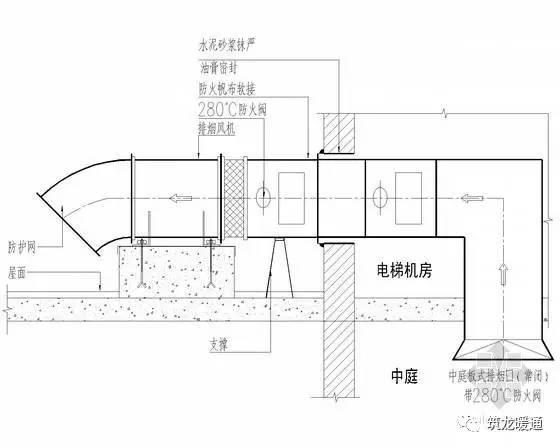

2、排煙機房大小確定：
排煙機房大小及尺寸都是有規律可循的，且機房尺寸根據風機形式及風機大小而定，本節課就是講解風機怎么快速確定機房尺寸，怎么根據風機尺寸確定機房大小。
3、排煙機房位置的確定
排煙機房位置直接影響排煙系統走向，且直接影響車庫內部車位個數按照一個車位10萬元考慮，盡量省掉占據車位個數以提高經濟性，機房位置的確定原則在本節中講的非常細致，根據實際項目分析各個位置，以確定最終最有利最經濟的位置。
4、排煙兼排風風機的選擇與大小總結
排煙風機大小是根據排煙與排風量較大者選擇的，但是排煙與排風怎么匹配是設計的要點，因此防煙分區的劃分及車庫層高是影響風機大小的因素。
5、車庫結構梁高，車庫變配電所高度確定
車庫的梁高及層高和梁的形式是影響設備專業高度的主要因素，因此分析車庫結構高度是暖通及其他專業的重點所在。本章節詳細介紹結構梁的形式及梁高確定；變配電所高度也是影響暖通排風的主要因素也是對暖通影響較大的。
6、風管高度確定
風管高度的多少直接影響車庫凈高的重要因素之一，但是風管高度確定又受制于結構梁高及建筑層高則怎么確定是本章重點。
7、風管與橋架 水管道避讓問題
風管是影響水管道及橋架走向的主要原因，因此在設計風管之前要與電氣、給排水專業提前溝通，提前交流，把設計意圖提前告訴其他專業，是解決避讓問題的最根本所在。
8、風管布置原則
風管布置在車位上正中間是影響燈具布置，布置在車道上右有一種壓地感因此很多業主不允許布置在車道上，即使條件有限如果布置在中間不影響其他專業如果貼一側布置影響電氣應急燈布置，因此風管布置原則要了解各個專業的設計要求來做，因此本章節講解風管布置原則及具體在車道上怎么布置，布置在車位上又是怎么布置等等。
9、系統繪制
系統繪制就是手把手教大家怎么繪制風管，定位怎么定，標高怎么表示等等，屬于設計的基本要求。
10、排風兼排煙系統水力計算
排煙與排風系統合用時如果按照排煙系統計算水利則排風系統風速嚴重超過規范推薦值，因此排風與排煙系統合用時按照排風系統計算且排煙系統校核，水力計算是設計人員不重視且不計算以估算為主的設計，這里凈高大家一定要計算總結經驗（即一個彎頭，一個變徑，一個三通多大阻力記住后以后根據風速換算就可以）然后很快計算出來，這個是水力計算的核心，同時也讓大家總結機房內部能損耗多少風壓，風管側能損失多少風壓，豎井及百葉處能損失多少風壓，這些都是讓大家總結設計經驗的一個過程。以后看到類似的項目直接口算就可以比較準確的計算出來。
